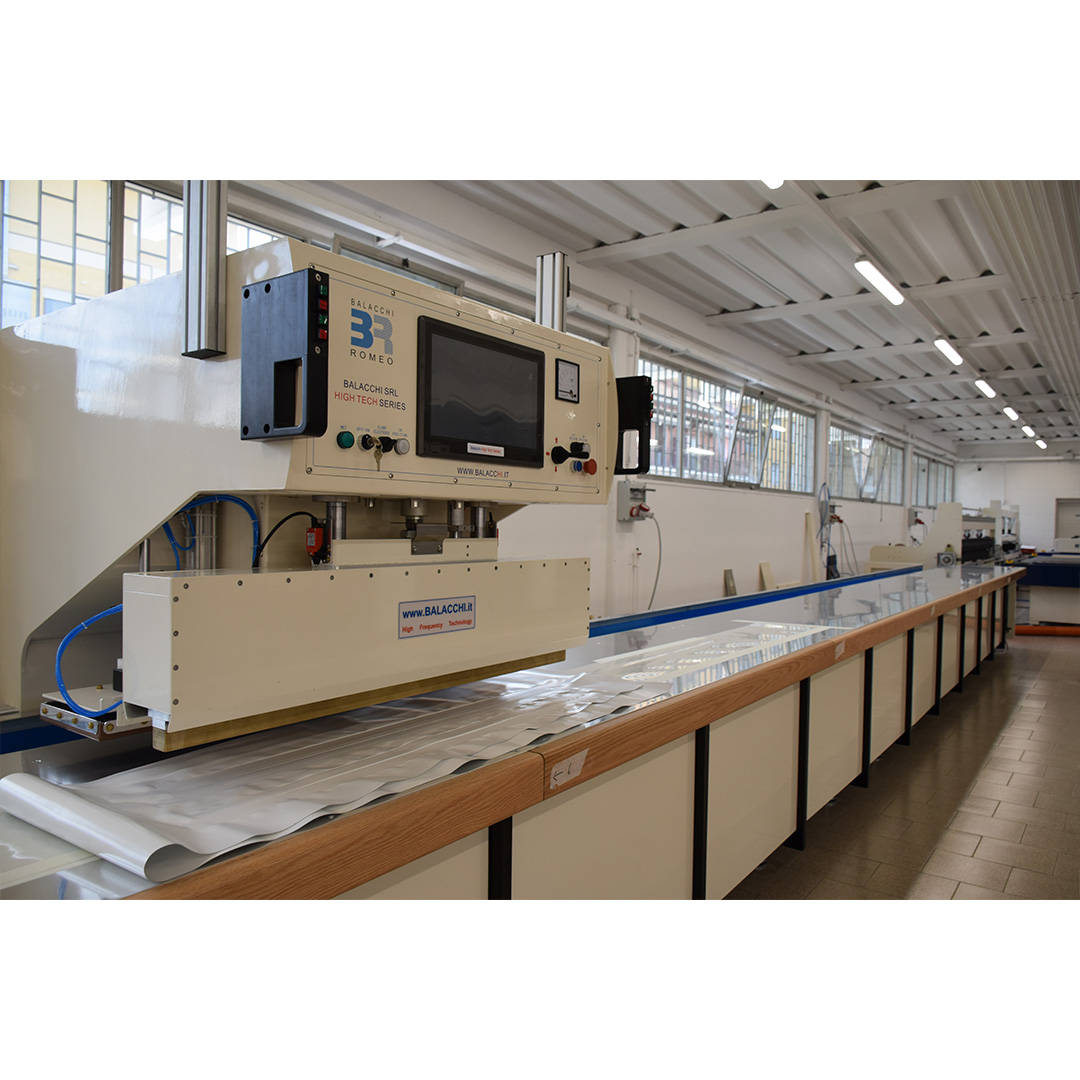

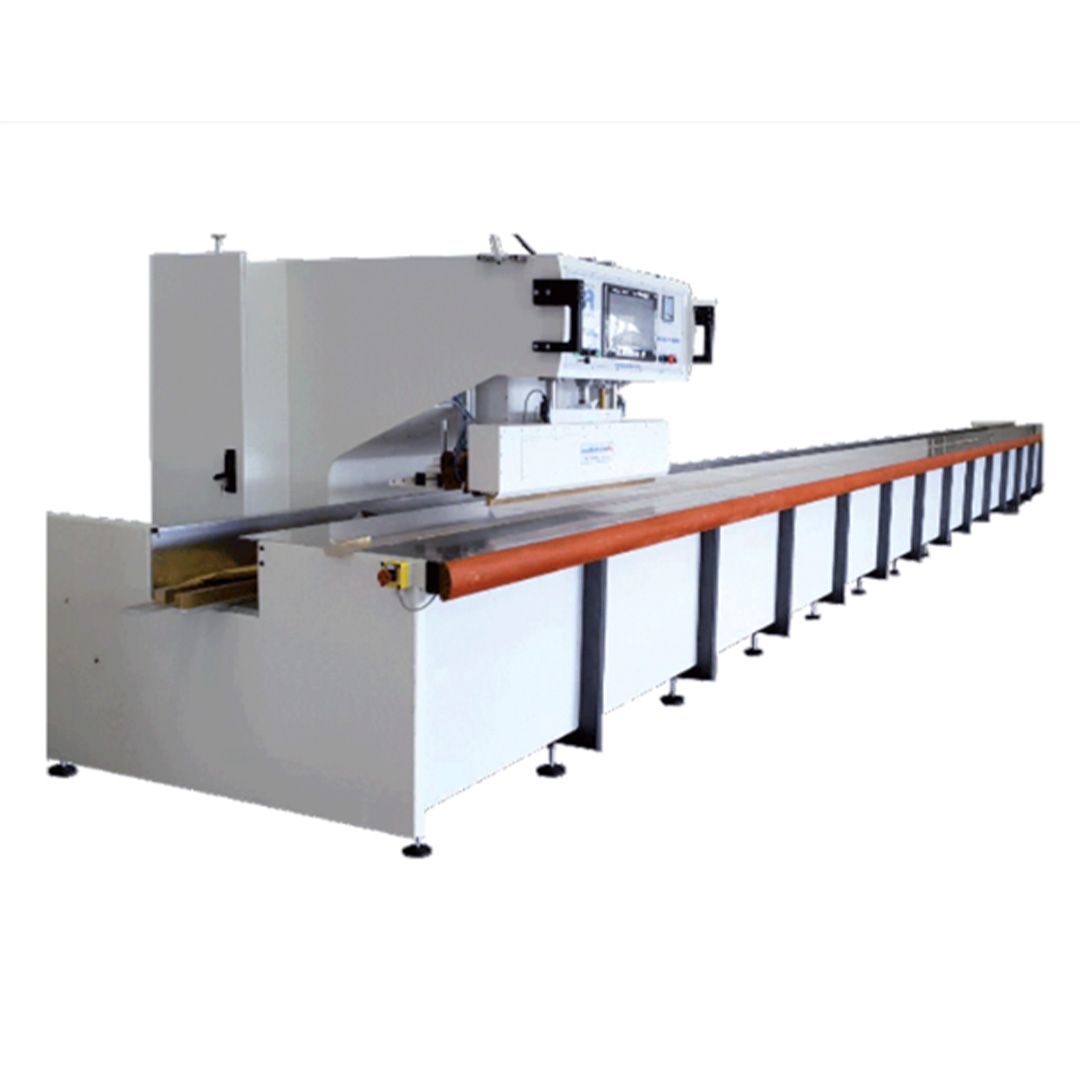

BR10PT6000 HF Traveling Welding Machine

Model BR15PT6000 is an advanced welding machine that excels in performance and versatility. This model stands out for its innovative traveling system and user-friendly interface, making it a top choice for efficient and precise welding operations.

Key Features and Benefits

• Innovative Traveling System: allowing the welding tool to move both forward and backward. This enables wide welds and efficient handling of large panels.
• Spacious Design: provides ample space behind the welding tool.
• High-Quality PLC: Equipped with a high-quality, intuitive PLC (Programmable Logic Controller), thus, simplifies the welding process, enhances operator efficiency and precision.

PRESS

• Completely screened welding slab, predisposition for the cooling system
• Automatic pneumatic system for fast rod exchanging
• Adjustable welding pressure: from 200 kg to 2300 Kg
• Safety system for the operator’s hands
• Welding worktable dimensions: 700 x 10.000 mm
• Press operated by electric pedal / buttons

HF GENERATOR

• Generator in cavity
• Work frequency: 27.125 MHz ± 0.6 %
• Power output: 15 kW
• Metal-ceramic triode for forced air cooling
• Transformers from high voltage to low voltage
• Tensions rectifier bridge with silicon diodes with protections for the overstrains
• Cycle of the machine: manual, semi-automatic and automatic

PLC Configuration

• Software exclusively developed by Balacchi
• The PLC program ensures that the welding process remains within the prescribed narrow
• intervals during the work execution. The machine gives immediate warning signals or stops automatically if the predicted welding parameter changes. In this way high quality welding is guaranteed and insufficient/weak welding seam or overheating of material surface are completely avoided
• The PLC can store and save up to 50 recipes with 32 different welding parameters to adjust including power output, pressure, time, velocity, press moving, machine traveling, cooling of welded material etc.

ELECTRICAL AND PNEUMATIC SUPPLY

• Supply voltage: 400V 3phase + N + PE
• Motor force: 22 KVA
• Compressed air: 7 bars dehumidified by your system

TABLE

• Modular table starting from 6m
• Machine sliding on the rails through high performance CNC – Sturdy rail system – the machine is moving along the rails by using wheels that are controlled by CNC motors (like vehicles)

DIMENSIONS

• W 2150 mm x L 11.000 (adjustable) mm x H 2000 mm
